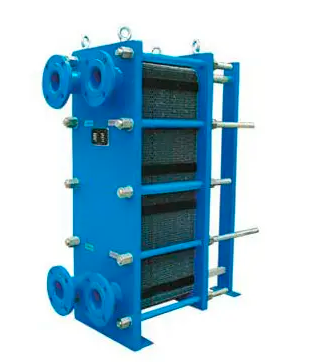

换热机组-可拆式板式换热器流程组合是怎样的呢？

2022-06-13 17:55:37

次

1、板式换热器可将若干流道并联成一组（程）又可将并联的组（程）串联到一起形成冷热介质的通道称“流程组合”。程数为1的流程组合为单流程，程数为2以上的流程组合称多流程。

流程组合的标记方法或组装形式表示法为： m1·a1+ m2·a2；

n1·b1+ n2·b2；

总板片数m1·a1+ m2·a2+ n1·b1+ n2·b2+ 1（包括两端板片）；

实际传热板数m1·a1+ m2·a2+ n1·b1+ n2·b2– 1；

总流道数m1·a1+ m2·a2+ n1·b1+ n2·b2；

m1, m2, n1,n2表示程数， a1, a2, b1,b2表示每程流道数。原则上规定分子为热8流体流程，分母为冷流体流程。例如：2*2+1*3，1*7；

表示热流体；第一程2个流道，第三程3个流道；冷流体为一程，7个流道。热冷两流体共有14个流道，总板片数为15块，实际传热板片数为14块。

2、板式换热器上的板片分为A板和B板，在板式换热器板片组合排列中，必须有A、B板交叉排列，不允许出现“AA”、“BB”的情况。

A板：面向板片贴胶垫的一面，人字型朝下；

B板：面向板片贴胶垫的一面，人字型朝上；

3、角孔编号：开孔位置用1、2、3、4表示，其编号方法为：面对板片胶垫一面右上方角孔为1，按逆时针排列，不冲孔编号为0。

角孔位置和开孔表示：

注：板片角孔编号仅在流程不在板片上打印。

4、为便于用户分解后重新装配，出厂时带有该换热器流程图1份，该图表明了设备的流程组合形式及接管位置和板片的开孔位置，请用户在检修时按出厂流程图安装板片。

流程组合表达示为：2*4/2*4。
